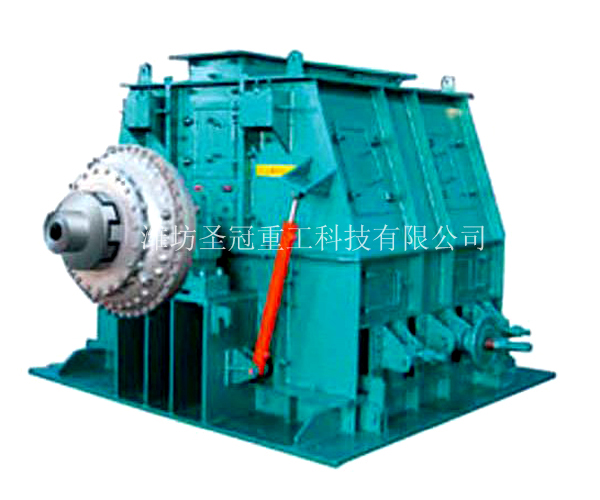

PCXK可逆防堵细碎机
点击数：4571 录入时间：2013-11-20 09:46:52 来源：http://www.wfshengguan.com
PCXK系列可逆防堵细碎机出力吨位每小时可达600T，属于大型二级破碎设备，是我公司专为CFB循环硫化床锅炉配套而设计制造的，入料粒度0-150mm，出料粒度90％小于5mm，并可获得较理想的出料曲线要求。
燃煤颗粒尺寸的大小及粒径的组成，对硫化床锅炉的燃烧、传热、负荷调节特性等都有十分重要的影响，根据被破碎介质的硬度、湿度、尺寸的物理特性及用户对最终产品出料粒度分布要求，我公司将为您设计、提供适宜的破碎机。

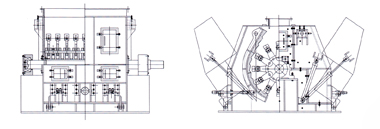

结构简图

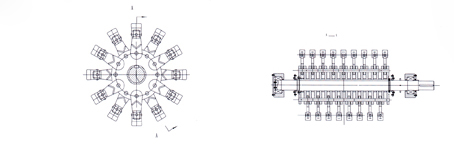

转子结构示意图
技术特点：
1、无筛条，克服物料湿度大，易堵塞的问题；
2、转子可正反转，提高了锤头的利用率；
3、排料口间隙可调，保证出料粒度；
4、采用液压开启装置，操作方便，已维修，维护。
技术参数：
|
型 号 |
转子工作 |
转子 |
进料口 |
最大给 |
出料 |
处理 |
电机 |
机器 |
外形尺寸 |
|
PCXK0303 |
300×300 |
1480 |
120×300 |
50 |
＜8 |
2-15 |
5.5-11 |
730 |
1260×1560×830 |
|
PCXK0404 |
400×400 |
1480 |
160×300 |
50 |
＜8 |
5-18 |
11-22 |
1120 |
1260×1560×830 |
|
PCXK0604 |
600×400 |
1480 |
300×400 |
60 |
＜8 |
8-15 |
30-45 |
2660 |
1238×1770×1100 |
|
PCXK0606 |
600×600 |
1480 |
300×600 |
50 |
＜8 |
15-25 |
37-55 |
3000 |
1438×1770×1100 |
|
PCXK0806 |
800×600 |
1480 |
350×800 |
80 |
＜8 |
25-35 |
45-75 |
4500 |
1440×2110×1340 |
|
PCXK0808 |
800×800 |
1480 |
350×800 |
80 |
＜8 |
30-50 |
55-90 |
5000 |
1640×2110×1340 |
|
PCXK0908 |
900×800 |
980 |
350×800 |
100 |
＜8 |
35-70 |
75-110 |
6420 |
1724×2220×1446 |
|
PCXK1010 |
1000×1000 |
980 |
400×1000 |
100 |
＜8 |
40-85 |
110-132 |
8200 |
2300×2770×1850 |
|
PCXK1012 |
1000×1200 |
980 |
400×1200 |
100 |
＜8 |
50-100 |
132-160 |
9800 |
2502×2770×1850 |
|
PCXK1016 |
1000×1600 |
980 |
400×1600 |
100 |
＜8 |
60-130 |
185-220 |
12800 |
2839×2770×1850 |
|
PCXK1212 |
1200×1200 |
980 |
400×1200 |
100 |
＜8 |
70-140 |
185-220 |
13100 |
2479×2970×2050 |
|
PCXK1214 |
1200×1400 |
980 |
400×1600 |
100 |
＜8 |
90-190 |
220-280 |
15600 |
2639×2970×2050 |
|
PCXK1216 |
1200×1600 |
980 |
400×1600 |
100 |
＜8 |
120-220 |
220-315 |
17600 |
2839×2970×2050 |
|
PCXK1414 |
1400×1400 |
740 |
450×1400 |
150 |
＜8 |
140-240 |
250-355 |
18500 |
2629×3050×2330 |
|
PCXK1416 |
1400×1600 |
740 |
450×1600 |
150 |
＜8 |
160-280 |
315-400 |
20800 |
2870×3050×2330 |
|
PCXK1616 |
1600×1600 |
740 |
600×1600 |
150 |
＜8 |
200-320 |
355-500 |
27300 |
3200×3100×2600 |
|
PCXK1618 |
1600×1800 |
740 |
600×1800 |
150 |
＜8 |
250-370 |
400-630 |
32000 |
3200×3300×2600 |
|
PCXK1818 |
1800×1800 |
590 |
700×1800 |
150 |
＜8 |
270-400 |
450-710 |
36900 |
3500×3300×2800 |
|
PCXK1821 |
1800×2100 |
590 |
700×2100 |
150 |
＜8 |
350-470 |
560-800 |
39300 |
3500×3900×2800 |
|
PCXK1827 |
1800×2700 |
590 |
700×2700 |
150 |
＜8 |
450-600 |
630-1000 |
42800 |
3500×4460×2800 |
可根据客户要求另行设计。
注：破碎石灰石等脆性物料，进料粒度≤30-80mm，在保持上表产量不变的情况下，电机功率将提高一档，出料粒度≤1mm，可达80%~90%。
用户自选项目
◆左右两侧机壳液压自动开启装置；
◆减振平台装置；
◆电（油、气）加热防粘装置；
◆监控装置。
我公司可为用户提供辅助设计；为用户免费试验被破碎物质、破碎物理性能及出料粒度分布曲线；为破碎机提供配套筛分设备和物料输送设备。
