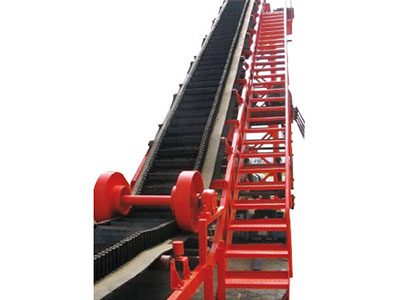

大倾角输送机
点击数：8645 录入时间：2019-11-21 11:05:27 来源：http://www.wfshengguan.com
该系列产品主要用于散状物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带。输送倾角为0-90°（70°以下最好）其特点为：用一台设备在狭小的空间可完成水平倾斜输送，具有通用带式输送机水平或小倾角输送可靠性高、节能和斗式提升机提升物料可靠经济的优点。本系列产品广泛用于煤炭、粮食、建材、化工、水电和冶金部门，在环境温度-19℃—+40℃范围内输送堆积密度为0.5--2.5t/m3的各种散状物料，对于输送有物殊要求的物料，如耐高温或具有酸、碱性、油类物质、有机溶剂等成分的物料，须在订货时提出，采用相应材料的物殊挡边输送带。
主要技术参数：
主要技术参数：
| 带宽B | 400 | 500 | 600 | 800 | 1000 | 1200 | 1400 | ||||||||
| 挡边高H | 60 | 80 | 80 | 120 | 120 | 160 | 160 | 200 | 160 | 240 | 200 | 300 | 240 | 400 | |
| 最小横隔板间距 | 100 | 120 | 120 | 160 | 160 | 200 | 200 | 250 | 200 | 280 | 250 | 350 | 280 | 400 | |
|
输送量（原煤、
带速（m/s）M 3/h
|
35° | 28 | 36 | 50 | 71 | 104 | 120 | 157 | 195 | 216 | 327 | 331 | 466 | 500 | 794 |
| 45° | 19 | 25 | 33 | 57 | 83 | 97 | 127 | 157 | 175 | 271 | 267 | 384 | 414 | 680 | |
| 60° | 15 | 19 | 23 | 40 | 58 | 59 | 90 | 112 | 124 | 197 | 190 | 278 | 302 | 524 | |
| 90° | 9 | 11 | 15 | 21 | 31 | 37 | 48 | 60 | 66 | 106 | 102 | 149 | 162 | 281 | |
| 外型尺寸 | 头轮带面高H1 | 1200 | 1350 | 1615 | 1815 | 2000，2200 | 2300，2525 | 2525，2700 | |||||||
| 尾轮带面高H2 | 690 | 800 | 950 | 1115 | 1250，1400 | 1600，1700 | 1600，1700 | ||||||||
| 中间段带面高H3 | 700 | 800 | 850 | 1115 | 850，1200 | 1400，1500 | 1600，1700 | ||||||||
| 中间段地脚宽B1 | 580 | 850 | 1020 | 1220 | 1440 | 1690 | 1890 | ||||||||
注：本有中输送量按最小横隔板间隙板间距计算，带速增减，输送量成倍增减；其他物料可参见此表确定。
| 粒度mm | 《100 | 《160 | 《250mm | ||
| 速度m/s | 挡边高《120mm | 倾角《30° | 2 | 1.6 | |
| 倾角《60° | 1.6 | 1.25 | |||
| 挡边高《240mm | 倾角《30° | 2.5 | 2 | 1.6 | |
| 倾角《60° | 1.6 | 1.6 | 1.0 | ||
