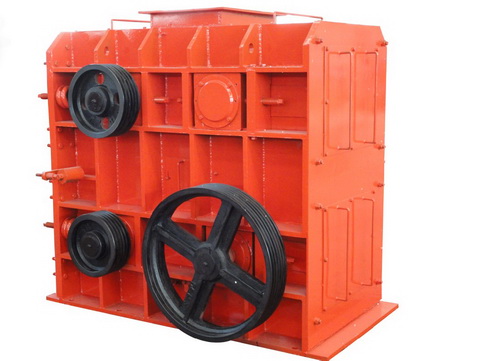

四齿辊破碎机
点击数：4944 录入时间：2013-11-20 00:53:06 来源：http://www.wfshengguan.com
四齿辊破碎机简介
四齿辊破碎机配置四个破碎辊，上两辊为齿辊面，下两辊为堆焊辊面（或平辊面），适用于成品粒度要求2-20mm的细碎和中碎作业。如用于热电行业硫化床锅炉、普通锅炉原煤的破碎；铁矿行业破碎铁矿石；化肥行业破碎化肥原料；太阳能行业破碎废玻璃管等，或者与上述类似的破碎场合。
若被破物料的硬度超过180Mpa时均可选择加重机型。根据用户要求分为皮带和联轴器传动（硬链接）传动方式。本设备动力也可以按照用户要求将电动机改装为柴油机或汽油机。
工作原理
四齿辊破碎机是利用四个高强度耐磨破碎辊相对旋转产生的高挤压力和剪切力来破碎物料，物料进入上两齿辊间隙（V型破碎腔）以后，受到两齿辊相对旋转的挤压和剪切作用，首次将物料挤轧、剪切后（粗破），再次进入相对旋转的下两辊，再由下两辊挤轧、剪切、和啮磨（细破）成需要的粒度再由输送设备送出。
用途：
四齿辊式碎石机主要用于焦炭、矿石、石油焦、沥青、建材、化工原料、玻璃管等工业部门中碎作业。本机主要由机体、辊子与安全弹簧等部分组成。传动是由电动机经三角皮带或联轴器带动两个辊子做相对方向旋转，完成物料破碎。辊子间隙可以在规定范围内调节，以控制出料粒度大小。
技术优点：
（1）高效、安全、节能环保且破碎比大；
（2）对破碎物料水分无任何要求，不粘不堵；
（3）均匀布料装置和细筛粉装置合为一体的独特设计，彻底消除了过破碎现象；
（4）粗碎和细碎紧密组合设计故无需要入口安装吸尘装置；
（5）噪音少，振动小、粉尘少、功耗低；
（6）出料粒度可调；
（7）占地面积小，维护简单；
（8）采用液压或弹簧自动退让装置和杂物清除装置，能有效地防止非铁性合金块状物、硬石块对齿辊的破坏和木块及柔性物体对齿辊正常工作的危害
主要技术参数：
|
型号 |
4PG0404 |
4PG0605 |
4PG0806 |
4PG0709 |
4PG1009 |
4PG1210 |
4PG1216 |
4PG1618 |
|
辊子直径（mm） |
400 |
600 |
800 |
700 |
1000 |
1200 |
1200 |
1600 |
|
辊子长度（mm） |
400 |
500 |
600 |
900 |
900 |
1000 |
1600 |
1800 |
|
最大给料尺寸（mm） |
<120 |
<200 |
<200 |
<200 |
<450 |
<650 |
<700 |
<950 |
|
出料粒度（mm） |
2-20 |
2-20 |
2-30 |
2-30 |
2-35 |
2-40 |
2-50 |
2-50 |
|
生产能力（t/h） |
5-50 |
8-95 |
12-160 |
20-230 |
30-350 |
40-450 |
60-700 |
90-950 |
|
辊子个数 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
电动机功率（kw） |
7.5（11） |
22（30） |
30（37） |
45（55） |
55（75） |
75（90） |
90（110） |
110（132） |
|
传动方式 |
三角带或联轴器 |
|||||||
