螺旋输送机

点击数:8432 录入时间:2019-11-21 11:05:01 来源:http://www.wfshengguan.com

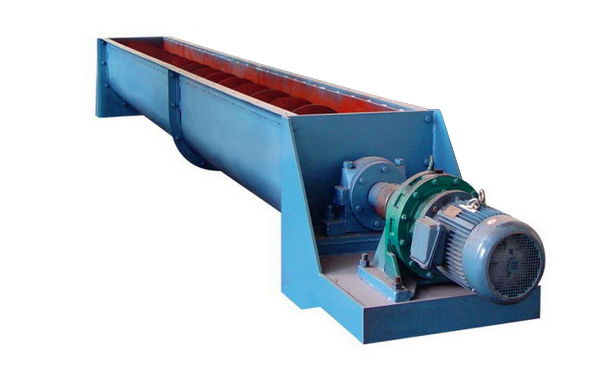

螺旋输送机

GX、LS螺旋输送机(以下简称螺旋机)是采用国际标准产品,等效采用ISO1050-75标准。设计制造符合JB/T7679-1995《螺旋输送机》专业标准。结构新颖,技术指标先进、头部、尾部轴承移至壳体外;中间吊轴承采用滚动,滑动可以互换的两种结构,均设防尘密封装置,密封件用尼龙及塑料王,阻力小,密封性强,耐磨性好,滑动瓦有需加润滑剂的铸铜瓦,合金耐磨铸铁瓦和铜基石墨少油润滑瓦,出料端设有清扫装置,整机噪声低,适应性强,操作维修方便,进出料位置布置灵活。根据用户需要,可另配断轴报警装置。
   螺旋机一直补广泛用于国民经济各部门,如建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业,适宜输送粉状、颗粒状、小块状物料,如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等。不宜输送易变质、粘性大、易结块的物料,LS螺旋输送机工作环境温度通常为-20~40℃,输送物料的温度一般为-20~80℃,LS螺旋输送机适宜水平和小倾角布置,倾角以不超过15°为宜,如有特殊要求,可与制造厂协商,进行特殊设计制造。

主要技术参数:

型号规格 螺旋直径(mm) 螺距(mm) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h)
D D n Ψ=0.33 n Ψ=0.33 n Ψ=0.33 n Ψ=0.33
小型 LS100 100 100 140 2.2 112 1.7 90 1.4 71 1.1
LS125 125 125 125 3.8 100 3.0 80 2.4 63 1.9
LS160 160 160 112 7.1 90 5.7 71 4.5 56 3.6
LS200 200 200 100 12.4 80 9.9 63 7.8 50 6.2
中型 LS250 250 250 90 21.8 71 17.2 56 13.6 45 10.9
LS315 315 315 80 38.8 63 30.5 50 24.2 40 13.4
LS400 400 355 71 62.5 56 49.3 45 38.6 36 31.7
大型 LS500 500 400 63 97.7 50 77.6 40 62.0 32 49.6
LS630 630 450 50 138.5 40 110.8 32 88.6 25 69.3
LS800 800 500 40 198.5 32 158.8 25 124.1 20 99.3
特大型 LS1000 1000 560 32 277.9 25 217.1 20 173.7 16 139.0
LS1250 1250 630 25 381.7 20 305.4 16 244.3 13 198.5

GX型螺旋输送机技术参数:

规格型号
GX15 GX20 GX25 GX30 GX40 GX50 GX60
转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h) 转速(r/min) 输送量(m?/h)
20 0.9 20 2.1 20 4.1 20 7.1 20 16.8 20 32.9 20 56.9
30 1.3 30 3.2 30 6.2 30 10.9 30 25.3 30 49.4 30 85.9
35 1.5 35 3.7 35 7.2 35 12.4 35 29.5 35 57.6 35 99.5
45 2 45 4.7 45 9.3 45 16 45 37.9 45 74 45 127.9
60 2.6 60 6.3 60 12.3 60 21.3 60 50.5 60 98.7 60 170.6
75 3.3 75 7.9 75 15.4 75 26.6 75 63.2 75 123.3 75 213.2
90 4 90 9.5 90 18.5 90 32 90 75.8 90 148 90 255.9
120 5.3 120 12.6 120 24.7 120 42.6 120 101
150 6.6 150 15.8
190 8.4
